轴线集合编辑器用来编辑C1Chart中的X,Y,Y2轴线的属性.关于轴线属性的更多信息,请参见轴线(205页).

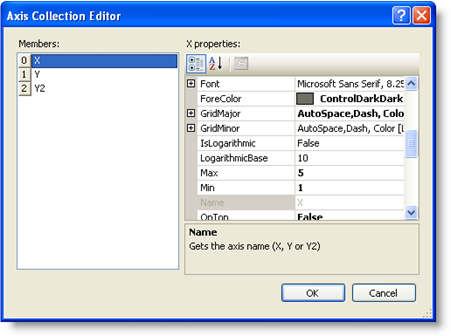

访问轴线集合设计器
1. 在C1Chart控件上右键点击,然后从上下文菜单中选择Properties.
2. 在属性窗口中,展开ChartArea节点,然后展开PlotArea节点,然后点击紧挨着Axes属性的ellipes. 轴线集合编辑器将会出现.
在轴线区域集合编辑器中可用的属性
通过Axis Collection Editor,在设计时可以使用以下的属性.或者在运行时可以通过Axis对象来访问这些属性.
轴线集合编辑器的属性:
|
成员 |
描述 |
|
Alignment |
获取或者设置轴线展示时的文字对齐方式,从ChartArea中继承. |
|
AnnoFormat |
获取或者设置注解格式. |
|
AnnoFormatString |
获取或者设置用于手工格式化的注解格式化字符串. |
|
AnnoMethod |
获取或者设置注解的方法. |
|
AnnotationRotation |
获取或者设置轴线注解的正时针方向的旋转角度 |
|
AutoMajor |
获取或者设置是否自动计算主要刻度线的值. |
|
AutoMax |
获取或者设置是否自动计算轴线的最大值. |
|
AutoMin |
获取或者设置是否自动计算轴线的最小值 |
|
AutoMinor |
获取或者设置是否自动计算次要刻度线的值. |
|
AutoOrigin |
获取或者设置是否自动计算轴线的起点. |
|
Compass |
获取或者设置轴线的一般位置,X可能被设置为南/北.Y可能被设置为东/西. |
|
Font |
获取或者设置数据点符号的轮廓宽度. |
|
ForeColor |
获取或者设置前景色,继承自ChartArea. |
|
GridMajor.AutoSpace |
获取或者设置自动格网线控件计算. |
|
GridMajor.Color |
获取或者设置线的颜色. |
|
GridMajor.Pattern |
获取或者设置线的样式. |
|
GridMajor.Spacing |
获取或者设置数据坐标单位中的格网线空间. |
|
GridMajor.Thickness |
获取或者设置线的厚度. |
|
GridMinor.AutoSpace |
获取或者设置自动格网线控件计算 |
|
GridMinor.Color |
获取或者设置线的颜色. |
|
GridMinor.Pattern |
获取或者设置线的样式. |
|
GridMinor.Spacing |
获取或者设置数据坐标单位中的格网线空间. |
|
GridMinor.Thickness |
获取或者设置线的厚度 |
|
GridMinor.Visible |
获取或者设置格网线的可见性. |
|
IsLogarithmic |
获取或者设置轴线是否是对数的. |
|
LogarithmicBase |
获取或者设置对数刻度使用的基准.小于或者等于1的值代表自然对数. |
|
Max |
获取或者设置轴线的最大值. |
|
Min |
获取或者设置轴线的最小值 |
|
Name |
获取轴线的名称(X,Y,Y2). |
|
NoAnnoOverlap |
获取或者设置轴线是否允许溢出. |
|
OnTop |
获取或者设置轴线和格外线是否显示在图表图像的上方. |
|
Origin |
获取或者设置轴线的起点. |
|
Reversed |
获取或者设置轴线是普通的还是翻转过的.(上升的或者下降的) |
|
Rotation |
获取或者设置轴线的文本标题的选择定位. |
|
ScrollBar |
获取滚动条. |
|
ScrollBar.Alignment |
获取或者设置滚动条相对于绘制区域的对齐方式. |
|
ScrollBar.Anchored |
指示轴线滚动条是固定在绘制区域的边界还是随着轴线起点移动. |
|
ScrollBar.Appearance |
获取或者设置滚动条的外观. |
|
ScrollBar.Buttons |
获取或者设置滚动条的按钮. |
|
ScrollBar.Max |
获取或者设置滚动条位置的最大值. |
|
ScrollBar.Min |
获取或者设置滚动条位置的最小值 |
|
ScrollBar.Scale |
获取或者设置滚动条的缩放. |
|
ScrollBar.ScaleMenu |
获取或者设置当用户点击缩放按钮时出现的自定义上下文菜单. |
|
ScrollBar.ScaleMenuItems |
获取缩放菜单项目的集合. |
|
ScrollBar.ScrollKeys |
获取或者设置滚动条会相应的按键. |
|
ScrollBar.Size |
获取或者设置滚动条的大小. |
|
ScrollBar.Step |
获取或者设置滚动条位置转换需要的步骤. |
|
ScrollBar.Value |
获取或者设置滚动条上滚动方框当前的相当位置. |
|
ScrollBar.Visible |
获取或者设置滚动条的可见性. |
|
Text |
获取或者设置轴线的文字性标题. |
|
Thickness |
获取或者设置轴线以像素为单位的厚度. |
|
TickFactorMajor |
获取或者设置主要刻度线的长度的积分因子. |
|
TickFactorMinor |
获取或者设置次要刻度线的长度的积分因子. |
|
TickGauge |
获取或者设置主要刻度线间由刻度线划分的近似间隔数. |
|
TickLabels |
获取或者设置注解标签相对于轴线的位置(目前还没有实现). |
|
TickMajor |
获取或者设置主要刻度线的类型 |
|
TickMinor |
获取或者设置次要刻度线的类型 |
|
TooltipText |
获取或者设置提示信息的内容. |
|
UnitMajor |
获取或者设置主要刻度间的间隔单位.设置该属性将会关闭AutoMajor. |
|
UnitMinor |
获取或者设置次要刻度间的间隔单位.设置该属性将会关闭AutoMinor. |
|
ValueLabels |
获取轴线的值标签集合. |
|
VerticalText |
获取或者设置标签文字是否垂直显示. |
|
Visible |
获取或者设置轴线的可见性. |
